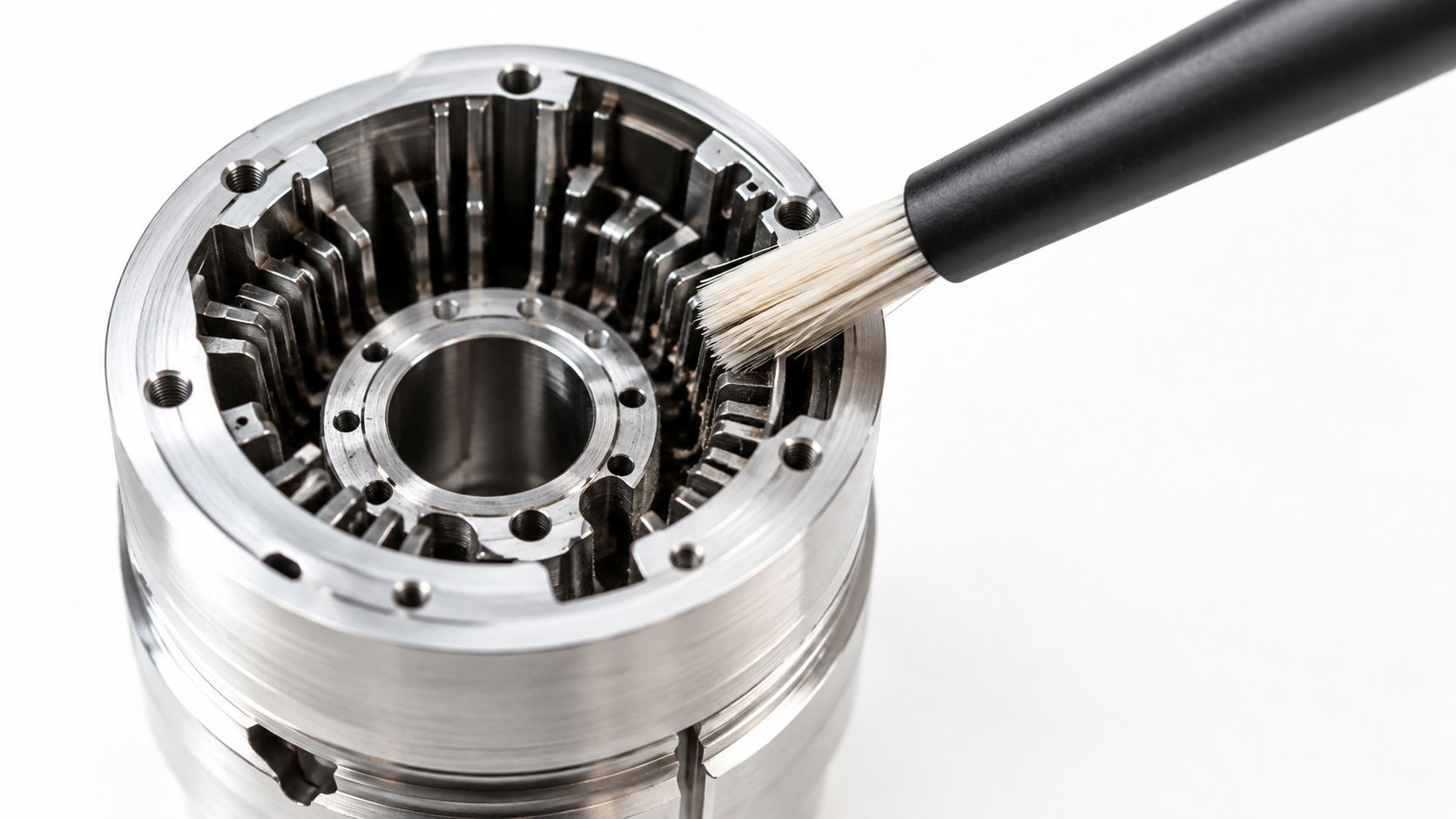

In der Werkstatt liegt ein Bauteil auf dem Reinigungstisch, dessen Innenkanäle sich mit einer Bürste kaum erreichen lassen. Aussen wirkt es sauber, doch in Bohrungen, Gelenken, Lamellen oder filigranen Instrumenten bleiben Öl, Abrieb und Prozessrückstände zurück. Genau hier hilft ein klares Verständnis der Ultraschallreinigung Funktionsweise, denn das Verfahren reinigt nicht durch stärkeres Reiben, sondern durch kontrollierte Kavitation in einer Flüssigkeit.
Für Facility-Manager und Reinigungsverantwortliche ist dabei nicht nur die Physik entscheidend. Materialverträglichkeit, Geräteauswahl, Prozesskontrolle, Wartung, Arbeitssicherheit und dokumentierte Qualität bestimmen, ob Ultraschallreinigung im täglichen Betrieb zuverlässig funktioniert. Der folgende Leitfaden zeigt den Weg von der Blasenbildung bis zur praktischen Auswahl und ordnet die Technik in professionelle Qualitäts- und Umweltstandards ein.
Warum herkömmliche Reinigung an feinen Strukturen scheitert
Eine kleine Bürste kann viel leisten, solange die Oberfläche offen und gut sichtbar ist. In einer Werkstatt lassen sich die Aussenseiten eines Präzisionsteils damit vorsichtig bearbeiten. Sobald jedoch eine Bohrung tief ins Bauteil führt oder sich Schmutz hinter einer Lamelle festsetzt, erreicht die Bürste nur noch den Eingang. Mehr Druck erhöht dann nicht automatisch die Sauberkeit. Er kann empfindliche Kanten beschädigen oder Partikel tiefer in die Struktur schieben.
Wo manuelle Verfahren an Grenzen kommen
Auch Reinigungschemie allein löst das Problem nicht immer. Ein Mittel kann Fett anlösen, muss die gelösten Rückstände aber zunächst aus dem Hohlraum herauslösen. Bei einem Instrument mit Gelenk oder einer technischen Komponente mit feinen Kanälen bleibt die Flüssigkeit zwar vorhanden, doch ohne ausreichende Bewegung erreicht die Reinigungswirkung nicht jede Stelle gleichmässig.
Das erzeugt typische Folgearbeiten:
- Nachbürsten: Mitarbeitende müssen schwer zugängliche Bereiche wiederholt kontrollieren und bearbeiten.
- Sichtprüfung: Die Oberfläche wirkt sauber, obwohl verdeckte Rückstände erst bei einer genaueren Kontrolle auffallen.
- Zusätzliche Spülgänge: Bauteile werden erneut behandelt, weil die erste Reinigung keine reproduzierbare Wirkung erreicht hat.
- Unterbrechungen im Ablauf: Reinigung, Prüfung und Freigabe lassen sich schlechter planen, wenn das Ergebnis stark von der Handarbeit abhängt.
Ultraschall setzt an einem anderen Punkt an. Das Reinigungsgut liegt in einer Flüssigkeit, während Schallwellen die Flüssigkeit in schnelle Druckwechsel versetzen. Die eigentliche Reinigungsarbeit geschieht dadurch berührungslos an vielen Stellen gleichzeitig. Das macht das Verfahren besonders interessant für Medizinprodukte, Präzisionsteile und Komponenten mit Hohlräumen.
Praxisregel: Wenn Schmutz sichtbar in einer zugänglichen Fläche sitzt, kann manuelles Reinigen ausreichen. Wenn Geometrie und Zugang das Ergebnis bestimmen, sollte die Reinigungsmethode die gesamte Oberfläche erreichen, nicht nur den Teil, den eine Bürste berühren kann.
Der Nutzen liegt deshalb nicht einfach in einem «stärkeren» Reinigungsgerät. Entscheidend ist, dass die Methode zur Geometrie, zum Material und zur geforderten Prozesssicherheit passt. Wie Kavitation diesen Effekt erzeugt, lässt sich Schritt für Schritt nachvollziehen.

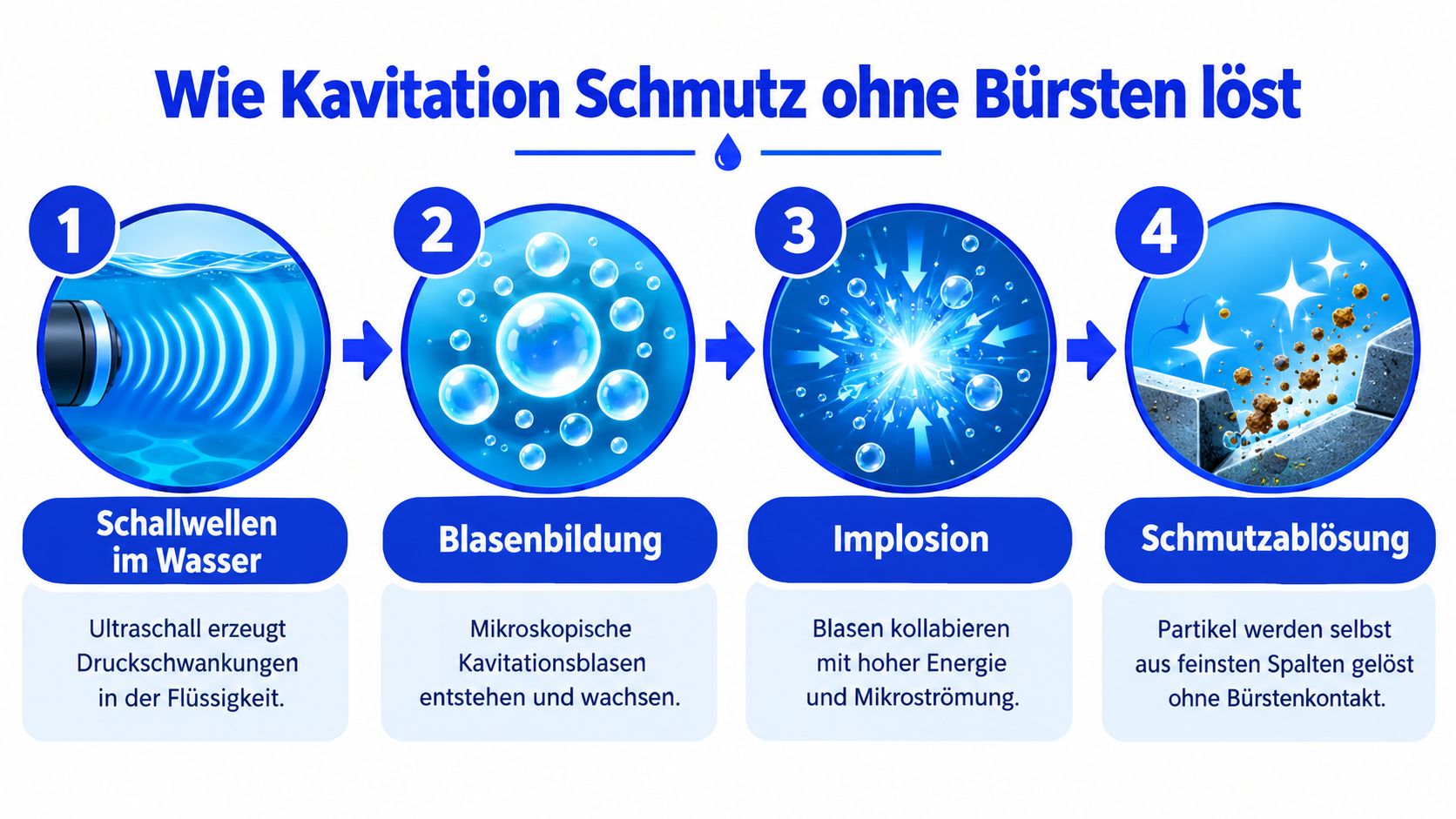

Wie Kavitation Schmutz ohne Bürsten löst
Ultraschallreinigung funktioniert nur, wenn Schall in einer Flüssigkeit übertragen wird. Der Generator erzeugt elektrische Signale, die ein Wandler in mechanische Schwingungen umsetzt. Diese Schwingungen breiten sich als Druckwechsel durch das Wasser oder die angesetzte Reinigungslösung aus.
Eine passende Alltagshilfe ist ein Glas mit Mineralwasser. Wenn sich darin Gasblasen bilden, wachsen sie nicht einfach zufällig, sondern reagieren auf die Bedingungen in der Flüssigkeit. Bei der Ultraschallreinigung entstehen solche Blasen mikroskopisch klein, wachsen unter wechselnden Druckverhältnissen und kollabieren anschliessend wieder. Dieser kontrollierte Zusammenfall heisst Kavitation.
Der Ablauf in vier Schritten
- Druckwechsel entstehen: Die Ultraschallwelle bewegt die Flüssigkeit abwechselnd in unterschiedliche Druckzustände.
- Mikroskopische Blasen bilden sich: In Bereichen mit passendem Druck entstehen kleine Kavitationsblasen, die weiter wachsen können.
- Die Blasen implodieren: Treffen die Bedingungen auf eine feste Oberfläche, kollabieren die Blasen mit hoher lokaler Energie.
- Schmutz löst sich: Die entstehenden Mikroströmungen und Druckspitzen greifen die Verbindung zwischen Schmutz und Oberfläche an.
Die standardkonforme Reinigungswirkung der Ultraschallreinigung beruht in der Schweiz auf dieser Kavitation. Bei Medizinprodukten und komplexen Oberflächen können die Blasen an der Oberfläche implodieren und dabei lokal Druckspitzen bis zu 100 bar erzeugen. Genau diese Implosion löst Schmutz, ohne dass eine mechanische Bürste die Oberfläche berühren muss. Die technische Erläuterung zur Kavitation bei der Reinigung von Medizinprodukten beschreibt diesen Zusammenhang.
Das Bild eines unsichtbaren, flächigen «Bürstenfelds» hilft bei der Einordnung. Die Flüssigkeit dringt in Zwischenräume ein, während die Blasen nicht wie ein einzelnes Werkzeug an einer Stelle arbeiten. Sie entstehen und kollabieren im gesamten wirksamen Schallfeld. Dadurch können Partikel auch dort gelöst werden, wo ein Mitarbeitender mit einer Bürste nicht ansetzen kann.
Die Methode ist trotzdem nicht automatisch für jedes Material geeignet. Kavitation wirkt lokal intensiv, deshalb müssen Frequenz, Leistung, Temperatur, Reinigungschemie und Dauer zur Aufgabe passen. Wer einfach die stärkste Einstellung wählt, ersetzt keine Prozessplanung.
Für eine visuelle Ergänzung zeigt das folgende Video den grundsätzlichen Ablauf der Ultraschallreinigung:

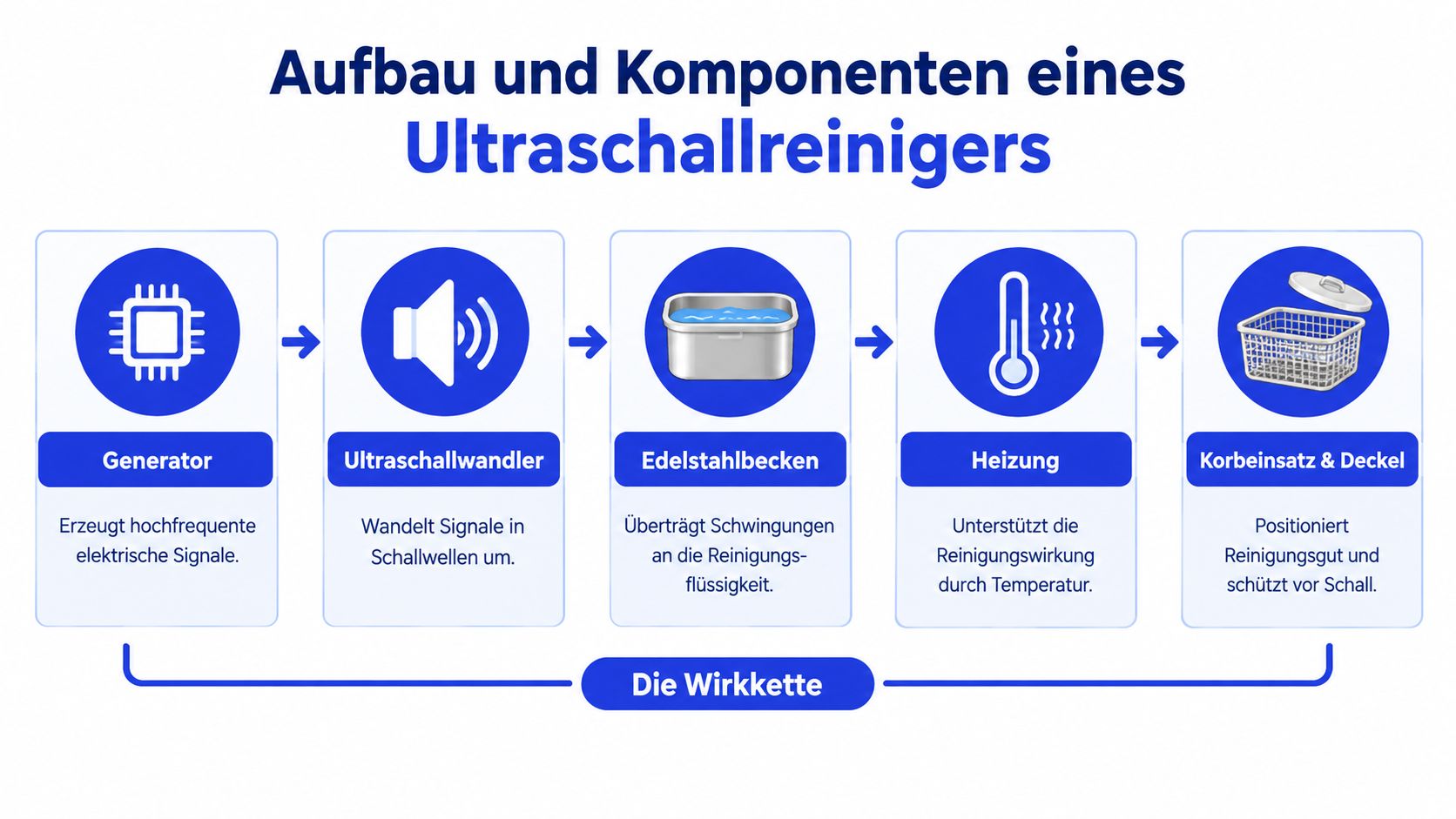

Aufbau und Komponenten eines Ultraschallreinigers im Überblick
Ein Ultraschallreiniger ist keine einzelne «Schallquelle», sondern eine Wirkkette aus mehreren Bauteilen. Fällt ein Glied aus oder arbeitet es ungleichmässig, kann die Reinigungswirkung trotz korrekter Bedienung schwanken. Für den professionellen Einsatz lohnt sich deshalb der Blick hinter das Bedienfeld.
Die Wirkkette im Gerät
Generator: Er wandelt die elektrische Versorgung in hochfrequente Signale um. Eine stabile Ansteuerung ist wichtig, damit die Wandler nicht nur punktuell, sondern kontrolliert arbeiten.
Ultraschallwandler: Diese Bauteile übertragen die elektrischen Signale in mechanische Schwingungen. Ihre Anordnung an oder unter dem Becken beeinflusst, wie gleichmässig sich das Schallfeld in der Flüssigkeit verteilt.
Edelstahlbecken: Das Becken nimmt Reinigungsflüssigkeit und Reinigungsgut auf und überträgt die Schwingungen an die Flüssigkeit. Materialqualität, Wandstärke, Form und Schweissnähte sind für die Lebensdauer im täglichen Betrieb relevant.
Heizung: Wärme kann die chemische Wirkung einer Reinigungslösung unterstützen. Sie ersetzt jedoch keine passende Chemie und keine korrekt eingestellte Kavitation. Eine Temperaturanzeige sollte gut ablesbar sein, und die Bedienung muss eine kontrollierte Einstellung ermöglichen.
Korbeinsatz: Der Korb hält das Reinigungsgut vom Beckenboden fern. Das schützt das Becken vor direktem Kontakt und unterstützt eine bessere Umströmung der Teile.
Deckel: Ein Deckel reduziert Spritzer, begrenzt Wärmeverlust und kann die Geräuschbelastung im Raum verringern. Bei offenen Anlagen gehört er deshalb nicht nur zum Komfort, sondern zur praktischen Prozessgestaltung.
Was bei der Auslegung zählt
Die Wanne muss zum Reinigungsgut passen. Teile dürfen nicht dicht übereinanderliegen, weil dadurch Flüssigkeitskontakt und Schallzugang eingeschränkt werden. Ein zu kleiner Korb führt zu Überladung, ein zu grosser Tank zu unnötigem Chemie- und Energieeinsatz.
Auch Zusatzfunktionen haben einen konkreten Zweck. Eine Entgasungsfunktion entfernt gelöste Gase aus der Flüssigkeit, damit die Kavitation nicht unnötig durch Luft im Medium abgeschwächt wird. Umwälzung und Filtration können sinnvoll sein, wenn abgelöste Partikel aus dem Prozess entfernt werden müssen. Entscheidend bleibt die Abstimmung auf das Reinigungsgut und die gewünschte Sauberkeit.
Worauf Profis achten: Ein solides Gerät zeigt nicht nur eine hohe Nennleistung. Es bietet nachvollziehbare Einstellungen, robuste Wandler, ein geeignetes Becken, sichere Temperaturführung und einen Service, der Ersatzteile und Prüfungen im Betrieb unterstützt.
Die vier entscheidenden Parameter richtig einstellen
Die vier wichtigsten Stellschrauben sind Frequenz, Leistung, Temperatur und Reinigungsdauer. Sie wirken nicht unabhängig voneinander. Ein Betreiber, der nur die Zeit verlängert, obwohl die Frequenz nicht zur Geometrie passt, wird kein stabiles Ergebnis erhalten. Ebenso kann eine hohe Leistung bei empfindlichen Oberflächen mehr Belastung als Nutzen bringen.
| Parameter | Praktische Wirkung | Typische Fehlannahme |
|---|---|---|
| Frequenz | Beeinflusst die Grösse und Art der Kavitationswirkung | Höhere Frequenz ist immer gründlicher |
| Leistung | Bestimmt die Intensität der Kavitation | Mehr Leistung löst jedes Reinigungsproblem |
| Temperatur | Unterstützt die chemische Wirkung der Lösung | Heisser bedeutet automatisch sauberer |
| Zeit | Bestimmt die Dauer der Einwirkung | Ein längerer Zyklus ersetzt die richtige Einstellung |
Frequenz und Leistung
Bei technischen Anwendungen wird Ultraschall in Flüssigkeiten als Longitudinalwelle eingesetzt. Je nach Frequenz und Energieeintrag entsteht Kavitation. Für Werkstücke können dabei Druckspitzen bis zu 10^6 bar entstehen, wodurch Oberflächen mikro-mechanisch bearbeitet und Verunreinigungen aus Hohlräumen, Bohrungen und feinen Strukturen gelöst werden. Die Schweizer Fachunterlage zu industriellen und technischen Ultraschallanwendungen ordnet diesen Zusammenhang zwischen Welle, Energieeintrag und Reinigung ein.
Eine niedrigere Frequenz kann bei groben, fest haftenden Verschmutzungen sinnvoll sein, weil die Kavitationsblasen grösser und die lokalen Wirkungen ausgeprägter sein können. Eine höhere Frequenz eignet sich eher für feinere Strukturen und empfindlichere Oberflächen. Das ist keine starre Rangfolge. Material, Schmutzart und Bauteilgeometrie entscheiden gemeinsam.
Die Leistung sollte so gewählt werden, dass das Schallfeld wirksam arbeitet, ohne das Reinigungsgut unnötig zu belasten. Bei einer Präzisionskomponente mit empfindlicher Beschichtung ist ein abgestimmter Prozess sinnvoller als maximale Intensität.
Temperatur und Dauer
Temperatur unterstützt häufig die chemische Reinigung, besonders wenn Fette oder ölartige Rückstände gelöst werden sollen. Zu hohe Wärme kann jedoch Material, Beschichtung oder Reinigungsmittel beeinträchtigen. Die Vorgaben des Geräte- und Chemieherstellers gehören deshalb in die Arbeitsanweisung.
Die Zeit braucht eine klare Aufgabe. Ein kurzer Zyklus kann bei leichter Verschmutzung genügen, während hartnäckige Rückstände eine längere Einwirkung oder einen zweiten kontrollierten Durchlauf benötigen. Dauerhaftes «Weiterlaufenlassen» ist keine Qualitätsstrategie. Besser sind Testzyklen, Sichtprüfung und eine dokumentierte Einstellung pro Teilegruppe.
Typische Anwendungen von Medizin bis Industrie
Ein Spital nutzt Ultraschall anders als eine Instandhaltungswerkstatt. Im medizinischen Umfeld geht es um die Vorreinigung und Aufbereitung geeigneter Instrumente. In der Feinmechanik stehen Öl, Abrieb und Partikel in kleinen Kanälen im Vordergrund. Ein Facility-Service kann die Technik dagegen als Teil einer spezialisierten Reinigungskette einsetzen, wenn Kundenobjekte eine kontrollierte Behandlung erfordern.
Medizin und Labor
Bei chirurgischen Instrumenten, Gelenkteilen und Laborgeräten liegt der Vorteil in der Flüssigkeit als Trägermedium. Sie erreicht Bereiche, in denen ein Tuch oder eine Bürste nur die Aussenfläche bearbeiten würde. Das Verfahren ersetzt dabei nicht automatisch alle weiteren Aufbereitungsschritte. Spülen, Prüfen, Trocknen, Desinfektion oder Sterilisation richten sich nach dem jeweiligen Prozess und den geltenden Vorgaben.
Ein Labor kann Ultraschall für geeignete Behälter, Werkzeuge und technische Komponenten einsetzen, wenn Rückstände aus feinen Konturen entfernt werden müssen. Besonders wichtig sind klare Freigabekriterien. «Sauber» bedeutet im professionellen Kontext nicht nur sichtbar rückstandsfrei, sondern passend zur vorgesehenen Anwendung geprüft.
Feinmechanik und Industrie
In einer Werkstatt für Maschinenunterhalt liegen häufig Bauteile mit Gewinden, Bohrungen, Kanälen oder unregelmässigen Oberflächen vor. Die Kavitation kann dort helfen, Ablagerungen aus verdeckten Bereichen zu lösen. Vor der Reinigung müssen jedoch empfindliche Dichtungen, Elektronik, Beschichtungen und lose Teile bewertet werden.
Auch Elektronik und Schmuck verlangen eine differenzierte Prüfung. Nicht jedes Bauteil darf in Flüssigkeit oder unter Kavitationsbelastung behandelt werden. Bei Schmuck entscheiden Metall, Fassung, Klebestellen und Steinart. Eine Freigabe anhand der Herstellerangaben ist wichtiger als ein pauschales Versprechen.
Facility-Profis mit Reinraum- oder Laboraufgaben finden den grösseren Zusammenhang in der Reinraumreinigung für kontrollierte Umgebungen. Ultraschall kann dort ein Spezialverfahren innerhalb eines abgestimmten Ablaufs sein, nicht die alleinige Definition der geforderten Reinheit.
Vorreinigung, Feinreinigung und Endreinigung
Bei grobem Schmutz empfiehlt sich oft eine Vorreinigung, damit die Flüssigkeit nicht unnötig schnell belastet wird. Die Ultraschallstufe übernimmt dann die schwer zugänglichen Rückstände. Danach folgen Spülen, Trocknen und die passende Kontrolle.
Entscheidungshilfe: Ultraschall glänzt dort, wo Geometrie den Zugang erschwert. Er ist weniger geeignet, wenn das Material die Flüssigkeit, Wärme oder Kavitation nicht verträgt.
Vorteile und Grenzen sowie Sicherheit und Umwelt im Check
Ultraschallreinigung verbindet Reichweite und Wiederholbarkeit. Die Flüssigkeit gelangt in Hohlräume, während die Kavitation an vielen zugänglichen Stellen gleichzeitig wirkt. Das kann Nacharbeit reduzieren und Ergebnisse besser vergleichbar machen, wenn Mitarbeitende immer nach derselben Arbeitsanweisung vorgehen.
Die Grenzen beginnen bei der Materialprüfung. Beschichtungen, weiche Materialien, empfindliche Steine, geklebte Verbindungen, Dichtungen und elektronische Baugruppen können kritisch sein. Auch eine stark belastete Reinigungslösung verliert an Wirkung. Der Prozess braucht deshalb klare Ausschlusskriterien und eine definierte Wechsel- oder Aufbereitungspraxis.
Personal und Reinigungsgut schützen
Mitarbeitende sollten Spritzer, Aerosole, Wärme und Chemikalien berücksichtigen. Geeignete Schutzausrüstung, Lüftung, ein sicherer Deckel und die Betriebsanweisung gehören zur Grundausstattung. Das Reinigungsgut darf nicht lose auf dem Beckenboden liegen, und die Flüssigkeit muss für Material und Anwendung freigegeben sein.
Sicherheit bedeutet auch, das Ergebnis nicht zu überschätzen. Ultraschall löst Verschmutzungen, aber er ist kein universelles Desinfektions- oder Sterilisationsversprechen. Medizinische Aufbereitung braucht eine vollständige, validierte Prozesskette.
Umwelt und Management zusammenführen
Chemie, Abwasser, Wärme und Strom gehören in die betriebliche Bewertung. Eine passende Reinigungslösung kann die Wirkung verbessern, doch jede eingesetzte Chemikalie muss korrekt dosiert, gelagert und entsorgt werden. Für eine umweltbewusste Auswahl können nachhaltige Reinigungsmittel ein Baustein sein, sofern sie für das Material und das Verfahren geeignet sind.
Wetrok betont, dass hohe Reinigungsleistung durch strukturierte Kontrollmechanismen, klare Prozesse und kontinuierliche Optimierung abgesichert wird. Die Schweizer Einordnung von ISO 9001 steht für systematische Prozesse zur gleichbleibenden Qualität, während ISO 14001 das Umwelt- und Nachhaltigkeitsmanagement abdeckt. Der Schweizer Qualitätsmanagement-Hinweis von Wetrok macht damit deutlich, dass professionelle Reinigung nicht bei der Technik endet.
Ein belastbarer Prozess dokumentiert mindestens Reinigungsgut, Mittel, Einstellungen, Freigabe, Abweichungen und Wartungsstatus. So wird aus einem guten Gerät ein auditierbarer Service.
Auswahl und Wartung mit Praxisbeispielen für Profis
Die Auswahl beginnt nicht beim Tank, sondern beim Reinigungsgut. Ein Facility-Team sollte zunächst Geometrie, Material, Verschmutzung, Durchsatz, gewünschte Sauberkeit und vorhandene Infrastruktur erfassen. Erst danach lassen sich Beckengrösse, Frequenzbereich, Leistung, Heizung, Korb, Deckel und Service sinnvoll vergleichen.
Auswahlkriterien für den Betrieb
- Beckengrösse: Der Korb muss die Teile aufnehmen, ohne dass sie dicht gepackt sind. Die Flüssigkeit muss alle relevanten Flächen umströmen können.
- Frequenzbereich: Wählen Sie die Einstellung nach Schmutz, Oberfläche und Geometrie, nicht nach einem einzelnen Marketingwert.
- Leistungsregelung: Eine regelbare Intensität erleichtert den Wechsel zwischen Metallteilen und empfindlicheren Komponenten.
- Bedienung und Protokollierung: Timer, Temperaturanzeige und nachvollziehbare Programme unterstützen reproduzierbare Abläufe.
- Servicefähigkeit: Ersatzteile, Wandlerprüfung, Dichtungen und erreichbarer Kundendienst zählen im Dauerbetrieb mehr als eine lange Funktionsliste.
In einem Reparaturbetrieb kann ein Korb für Kleinteile die tägliche Spezialreinigung ergänzen. In einem Labor ist dagegen die Materialfreigabe und Dokumentation oft wichtiger als die maximale Beladung. Für die Einsatzplanung mehrerer Teams hilft eine strukturierte Schichtplanung im Reinigungsservice, damit Bedienung, Kontrolle und Gerätepflege klar zugeordnet sind.
Betrieb und Wartung
Vor dem ersten Zyklus müssen Reinigungsgut und Chemie freigegeben werden. Die Flüssigkeit sollte entgast werden, wenn das Gerät diese Funktion anbietet. Teile gehören in den Korb, nicht direkt auf den Beckenboden, und nach dem Zyklus müssen sie gespült, getrocknet und kontrolliert werden.
Eine einfache Routine umfasst:
- Vorbereiten: Becken, Korb, Flüssigkeitsstand und Arbeitsanweisung prüfen.
- Beladen: Teile mit Abstand positionieren und empfindliche Komponenten aussortieren.
- Reinigen: Programm nach dokumentierten Einstellungen starten.
- Kontrollieren: Ergebnis, Rückstände und mögliche Materialveränderungen prüfen.
- Pflegen: Flüssigkeit, Becken und Korb nach Vorgabe reinigen und den Zustand festhalten.
Für Anlagen mit wiederkehrender Nutzung kann ein Predictive-Maintenance-Ansatz für Reinigungsgeräte helfen, Wartungsbedarf anhand von Betriebsdaten und Zustandskontrollen früher zu erkennen. mr. clean AG bietet Spezialreinigungen für unterschiedliche Branchen und verbindet solche Verfahren mit einem eigenen Qualitäts- und Kontrollsystem sowie ISO-9001- und ISO-14001-Standards.
